层流压差质量流量控制器的特点及应用

2026-04-17 17:36:22

层流差压式质量流量计凭借其高精度、宽量程比及强适应性，成为工业流量测量的核心设备。其原理基于伯努利方程与连续性方程，通过节流装置（如孔板、文丘里管）使流体流速增加、静压降低，形成与质量流量平方根成正比的压差，结合流体密度、温度等参数，经差压变送器转换后输出标准化流量信号。

近年来，层流差压式质量流量控制产品凭借高精度、快速响应、低零漂及多气体兼容等显著优势，在半导体、光伏、生物医疗、特种工业等先进制造领域获得广泛应用。

核心优势：

高精度测量：采用高精度压力传感器与智能信号处理算法，可精准捕捉微小压差变化，尤其适用于大流量、高密度流体测量，满足化工、电力等行业对±0.5%级精度的需求。

宽量程比：量程比达10:1以上，可覆盖从极低流速到满量程的宽范围测量，适应流量波动大的间歇式生产场景。

强适应性：支持气体、液体、蒸汽及含固颗粒混合物的测量，耐高温高压（如蒸汽管道测量可达600℃、10MPa），抗腐蚀性强，适用于石油、冶金等恶劣工况。

标准化与经济性：符合ISO5167等国际标准，无需单独标定即可保证测量精度，且结构简单、维护成本低，在大管径测量中成本优势显著。

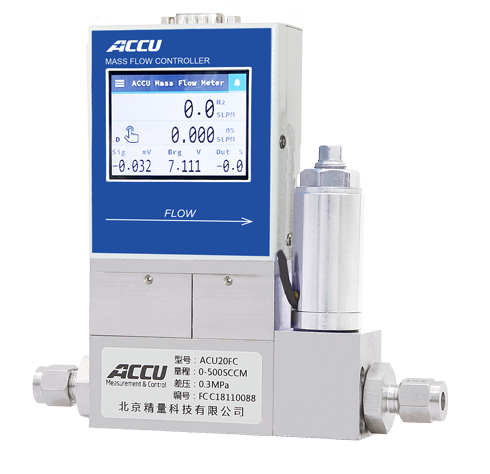

其中，ACU20FC系列作为高精度差压式流量控制器/流量计，凭借其无热漂移、无响应滞后的差压质量测量原理及其优异的产品精度，可同时实时显示并输出瞬时流量、累计流量、压力、温度等关键参数。当需要流量控制功能时，还可选配电磁比例调节阀及内置PID调节模块，实现闭环精密控制。

ACU20FC高精度系列差压式流量控制器/流量计特点：

◆无热漂移，可以忽略的温移和时漂，长期稳定性0.1%F.S/年

◆准确度0.5%，量程可在100：1范围内按键设定，无需标定

◆瞬时和累计流量、压力、温度可同时显示

◆无需预热，测量时无响应滞后

◆内置30种气体转换系数，无比热容附加误差，不影响精度

ACU20FC差压式质量流量控制器采用无热漂移，无响应滞后的差压质量测量原理，可以同时显示和输出：瞬时流量、累计流量、压力、温度等。当需要控制功能时，还可以加装电磁比例调节阀和内置PID 调节功能。与热式流量计不同，当使用气体转换系数时，ACU20FC差压式质量流量控制器没有附加的"比热容"误差。所以，即使测量气体与出厂时的标定气体不同，也不会影响测量精度。

典型应用场景：

石油化工：原油、天然气贸易结算及工艺气体流量监测，确保生产安全与经济效益。

电力行业：锅炉蒸汽流量测量，优化燃烧效率，降低能耗。

环保监测：废气、废水排放流量实时监测，助力企业达标排放。

食品医药：卫生型差压流量计用于纯蒸汽、注射用水等洁净流体测量，符合GMP要求。
