ACU10FDR-L
低压差式气体质量流量控制器 (大量程)
型号:ACU10FDR-L
产品介绍
    ACU10FDR低压差气体质量流量控制器,配备专有的高流通能力电磁阀门,适用于在几乎没有可用系统压力的情况下控制质量流量,低压差将保证对系统产生最小影响,实现接近大气压力条件下的流量控制并缩短系统响应时间。我们将根据您的应用参数,为您定制阀门和PID调节功能,确保产品能够在保持低压损的同时实现快速、稳定的控制。
产品应用
真空                     镀膜                    太阳能                 半导体                      石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • 一、产品概述


    ACU10FDR低压差气体质量流量控制器,配备专有的高流通能力电磁阀门,适用于在几乎没有可用系统压力的情况下控制质量流量,低压差将保证对系统产生最小影响,实现接近大气压力条件下的流量控制并缩短系统响应时间。我们将根据您的应用参数,为您定制阀门和PID调节功能,确保产品能够在保持低压损的同时实现快速、稳定的控制。



    二、产品应用


    ACU10FDR系列低压差气体质量流量控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比,使得仅用一台ACU10FDR低压差气体质量流量控制器便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程气体正常工作。


    三、产品参数


    运行状况 工作温度 +10~+50℃
    最大工作压力 3MPa/10MPa
    对安装方式/方向的要求 >1L/min量程,阀门须垂直安装
    阀门等级 阀门长闭
    防护等级 IP40
    材质 不锈钢
    信号 单色LCD显示屏 同时显示流量、设定
    数字输出信号 RS485/RS232
    模拟输入信号 0-5Vdc / 4-20mA
    模拟输出信号 0-5Vdc / 4-20mA
    电信号接口 DB15
    供电电压 24-30Vdc
    供电电流 0.750Amp
    规格 量程范围 150SLM~600SLM
    精度(调零后标准条件下) ±1%F.S
    重复性 ±1%F.S
    零点漂移&满量程漂移 0.02% F.S/ ºC/Atm
    工作范围/量程可调比 2% ~ 100% F.S / 50:1
    最大可测流量 100% F.S (可控制)
    典型响应时间 200 毫秒(可调整)
    启动预热时间 < 5 秒

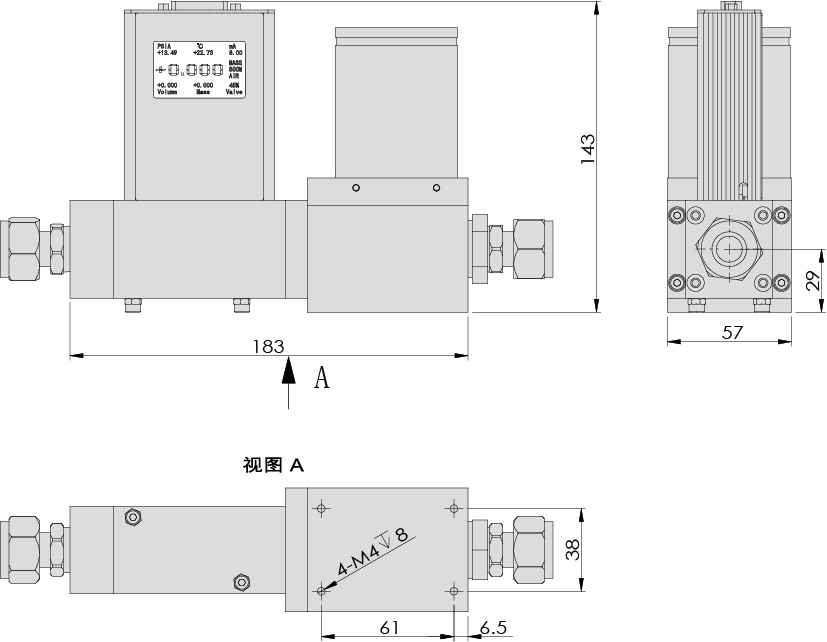

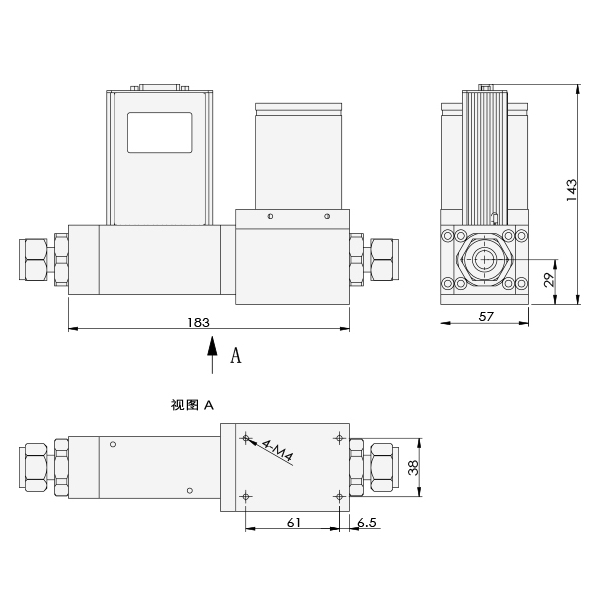

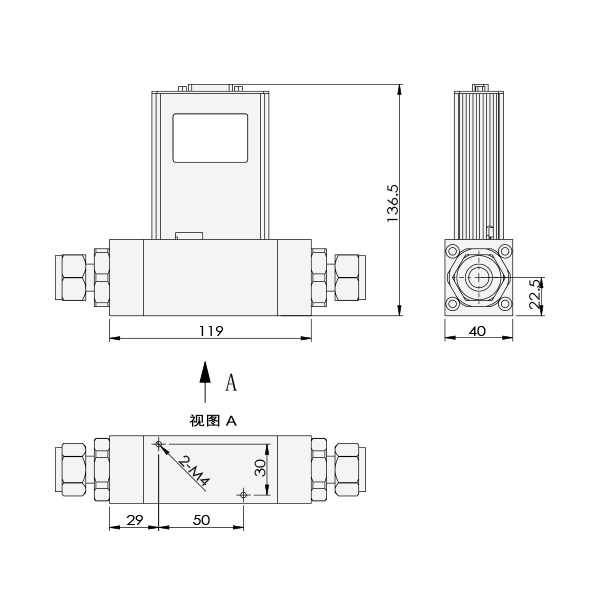

    四、产品尺寸图



    低压差气体质量流量控制器)


    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0

  • ACU10FDR-L  低压差气体质量流量控制器 选型表                          (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU10FDR-L
    产品类型 【C】质量流量控制器
    耐压范围 【M】3MPa
    现场显示状况 【N】不带液晶显示                 【X】带液晶显示
    流量范围

    【0150L】150SLM            【300L】300SLM             【600L】600SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC                       【A2】4~20mA                      【A3】1~5VDC
    输出信号 【B1】0~5VDC                       【B2】4~20mA                      【B3】1~5VDC
    供电电压 【5】±15VDC                         【4】24VDC
    通讯方式 【8】RS485                            【2】RS232
    密封材质 【V】氟橡胶                           【T】丁腈橡胶                       【N】氯丁橡胶                      【Y】其他
    使用接头 【E】φ12                               【L】法兰安装                       【Y】其他与厂家联系
    选型举例 ACU10FDR-L    C    M    0030L    007    A1    B1    5    8    V    E
