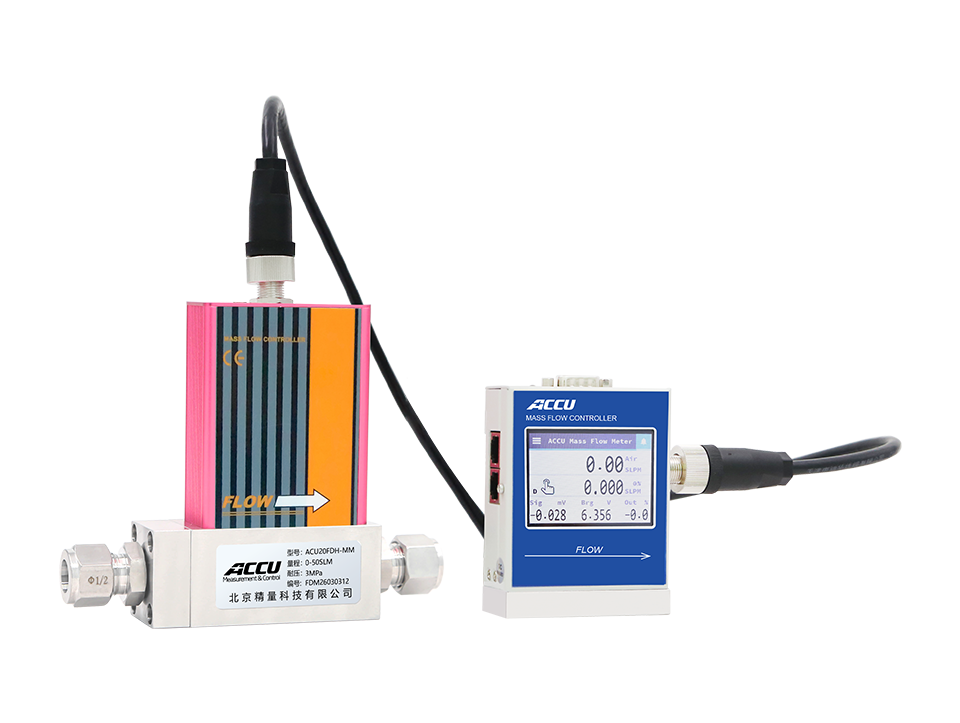

ACU20FDH-M<br>高温热式质量流量控制器(中量程)
ACU20FDH-M
高温热式质量流量控制器(中量程)
型号:ACU20FDH-M
产品介绍
    ACU20FDH系列高温热式质量流量控制器,采用定制的高速比例控制阀,可快速精确测量高温气体/蒸汽的体积流量/质量流量,精度0.5%.
产品应用

资料下载

下载

  • 一、产品概述

    u可快速精确测量高温气体/蒸汽的体积流量/质量流量

    u采用定制的高速比例控制阀对介质体积流量/质量流量进行精确控制

    u超大可触显示屏,操作方便同时开放模拟输入输出和RS-485数字通讯

    u内部无可移动组件和热元件,通过抗振动测试,对安装方向不敏感

    u采用内部补偿型层流压差技术,使得大流量范围下流体仍旧保持层流运动

    u提供全方位的用户支持,包括技术咨询、快捷的设备校准服务和有条件的终身质保


    二、产品应用

    ACU20FDH系列高温型质量流量计/控制器广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。

    多变量测量以及50:1量程可调比,使得仅用一台ACU10HT质量流量计&控制器便可取代多台设备的功效。精度0.5%、重复性0.2%及不到200毫秒的控制响应时间,确保过程气体/蒸汽正常工作。


    三、技术参数




    量程范围

    气体:100SCCM~30SLM

    蒸汽:10SCCM~10SLM

    精度(调零后标准条件下) ±1%F·S
    重复性 ±0.2%F·S
    零点漂移&满量程漂移 0.02%F·S/℃/Atm
    工作范围/量程可调比 2%~100%F·S/50:1
    最大可测流量 100%F·S
    典型响应时间 200毫秒(可调整)
    启动预热时间 <5秒
    运行状况 最大工作压力 3 MPa / 10MPa
    对安装方式/方向的要求 >1L/min量程,阀门须垂直安装
    阀门等级 阀门长闭
    防护等级 IP40
    材质 不锈钢
    信号 单色LCD显示屏 同时显示流量、设定
    数字输出信号 RS-485/PROFIBUS
    模拟输入信号 0~5VDC/4~20mA
    模拟输出信号 0~5VDC/4~20mA
    电信号接口 DB15
    供电电压 24~30VDC
    供电电流 0.750Amp





    六、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0
