ACU20P-L
双阀压力控制器(低量程)
型号:ACU20PCD
产品介绍
    ACU20PCD双阀压力控制器集成两个电磁阀,进气阀将过程气体引入腔体,保持密闭空间的压力,压力过高时,泄压阀自行打开进行泄压,快速精准地控制压力的稳定,同时避免气体浪费。
产品应用
应用领域:半导体生产、科研实验、生物医药、能源化工、泄漏测试、燃料电池、真空镀膜及过程控制等。

资料下载

下载
  • 一、产品概述


          ACU20PCD双阀压力控制器集成两个电磁阀,进气阀将过程气体引入腔体,保持密闭空间的压力,压力过高时,泄压阀自行打开进行泄压,快速精准地控制压力的稳定,同时避免气体浪费。

          ACU20PCD标配一个压力传感器和数字电路板,提供高精度、快速稳定、可靠的压力控制,该PC数字板具有控制压力所需的所有功能。除了配备标准的RS485输出信号,ACU20PCD还提供模拟量输入/出信号,可通过调节设定值就能精准的控制整个工艺过程。同时,可触控显示屏使操作更加便捷。ACU20PCD双阀压力控制器可装配一体式控制阀或分体式控制阀。它是一种比例式电磁控制阀,具有超快和平稳控制的特性。我们有不同系列的控制阀对应特定的应用领域。常规应用使用标准的直接操控阀,高流速应用使用先导阀,稳压和泄压应用双阀。


    二、产品应用


    应用领域:半导体生产、科研实验、生物医药、能源化工、泄漏测试、燃料电池、真空镀膜及过程控制等。



    三、产品参数

    技术参数 精度(包括线性和滞后性) ±0.5%F.S
    压力控制器 1:20
    重复性 ≤0.1%
    传感器响应时间 0.2s
    控制稳定性 ≤±0.05%F.S(测定条件:1 L/min N2)
    运行温度 -10~+70℃
    温度敏感性 0.1%FS/℃
    漏率 1×10-9 SCCS He
    方位影响度
    (90°变化)
    <0.03 KPa(绝压/表压传感器)
    <0.6 KPa(差压传感器)
    预热时间 忽略不计
    机械部件 材质 不锈钢
    工艺连接 G3/8"
    密封材质 氟橡胶/丁腈橡胶/氯丁橡胶/其他
    防护等级(外壳) IP40
    电气特性 电源 15~24Vdc
    数字输出 RS485/RS232
    电气连接 DB9

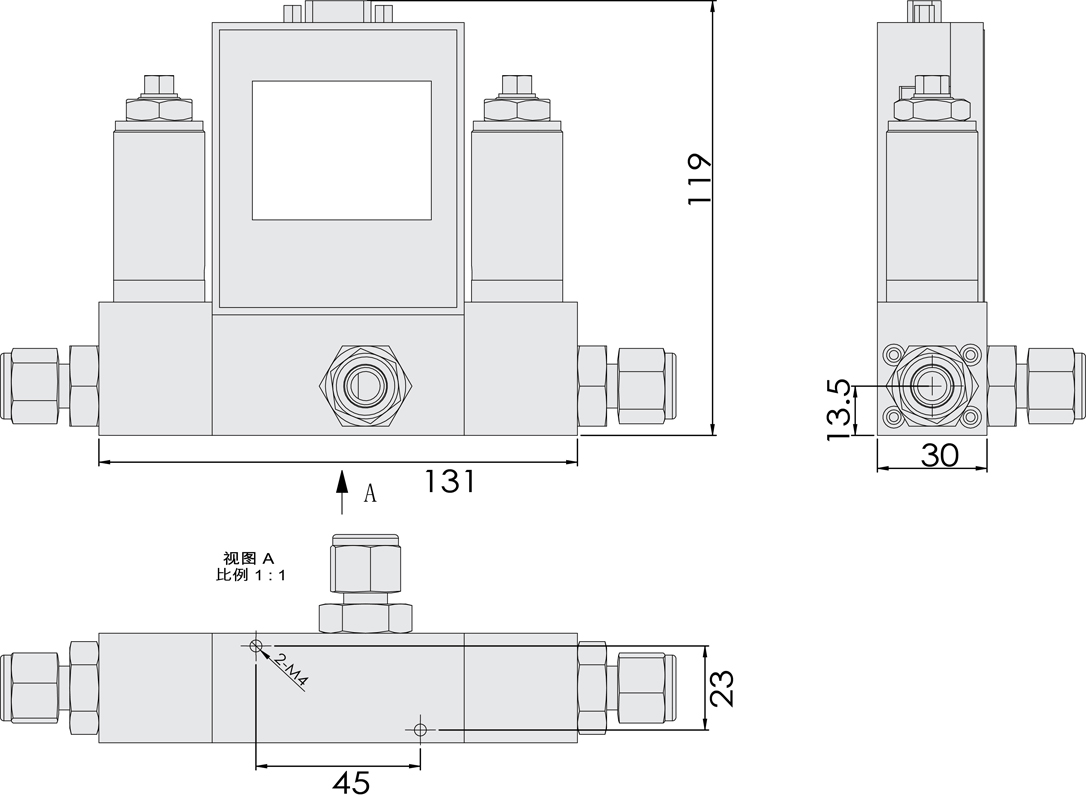

    四、产品尺寸图








    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0




  • ACU20P-L压力控制器 选型表                    (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU20P
    产品类型 【C】压力控制器
    压力类型 【A】绝压                【G】表压
    耐压范围 【M】3MPa
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    压力范围

    【100K】100KPa    【1M】1MPa    【5M】5MPa    【10M】10MPa    【15M】15MPa    【20M】20MPa

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                 【T】丁腈橡胶               【N】氯丁橡胶                 【Y】其他
    使用接头 【A】φ3                     【B】φ6                     【F】1/8"                          【G】1/4"                        【Y】其他与厂家联系
    选型举例 ACU20P    M    A    M    N    100K    007    A1    B1    5    8    V    E
