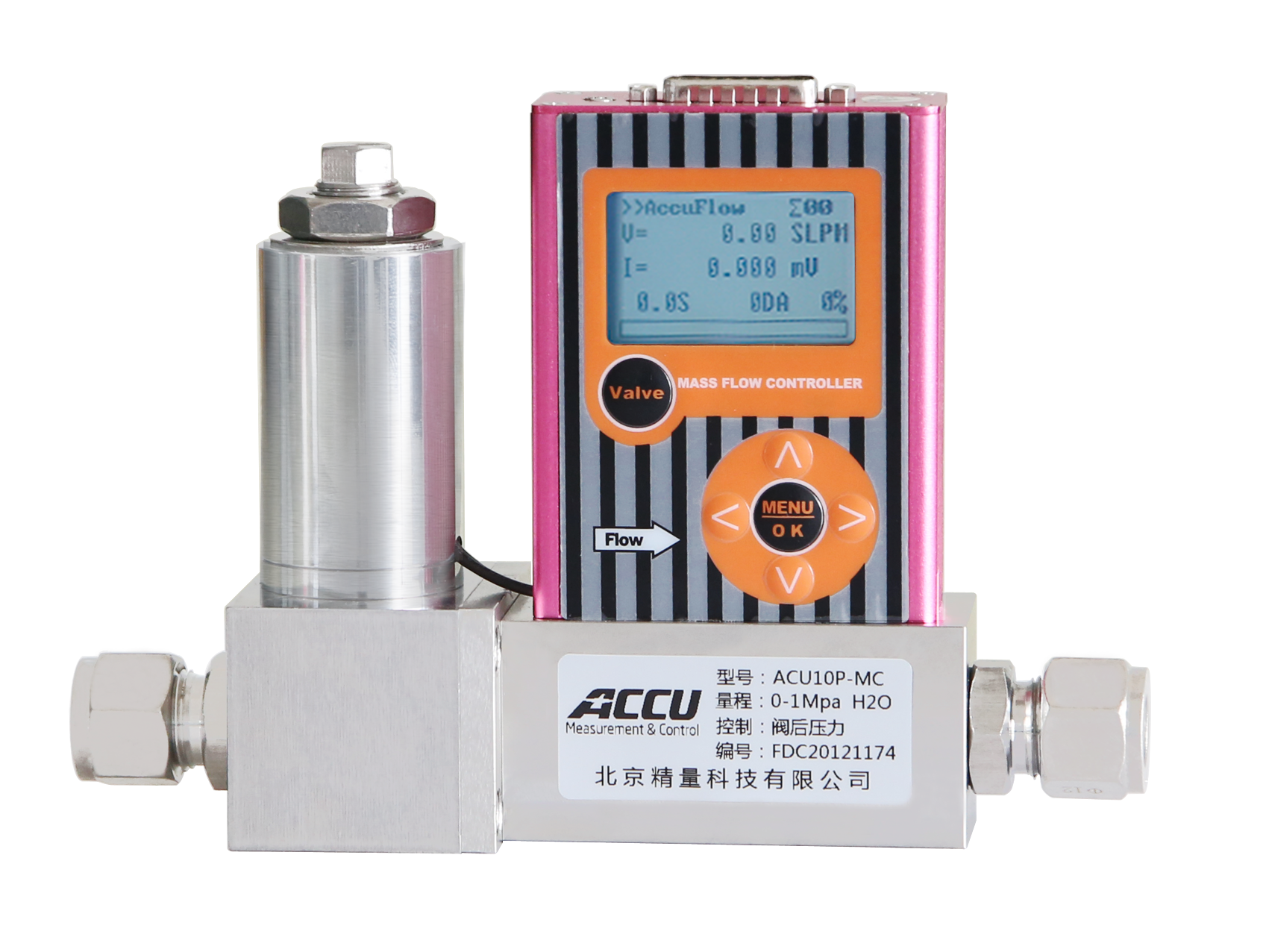

ACU10P-M
压力计/压力控制器(中量程)
型号:ACU10P-M
产品介绍
产品应用
应用领域:半导体工艺,气相和液相色谱仪,MOCVD过程中蒸汽压力控制,挤塑成型过程中气体压力保护控制,高压釜/反应釜压力控制等。

资料下载

下载
  • 一、产品概述


    ACU10P系列压力计/压力控制器为直通式设计,测量范围从100KPa到10MPA(绝压和表压皆可)。此外,还提供差压变送器。该系列仪表精确度高、重复性好,分为前压控制和背压控制两种。

    ACU10P系列标配一个压电膜片式压力传感器和数字电路板,提供高精度、稳定、可靠的压力测量和控制。该基本数字PC板具有测量和控制所需的所有基本功能。除了配备标准的RS485输出信号,ACU10P还提供模拟I/O信号。


    二、产品应用


    ACU10P压力控制器可装配一体式控制阀或分体式控制阀。它是一种比例式电磁控制阀,具有超快和平稳控制的特性。我们有不同系列的控制阀对应特定的应用领域。常规应用下,使用标准的直动阀,高流速应用下,使用先导阀。
    应用领域:半导体工艺,气相和液相色谱仪,MOCVD过程中蒸汽压力控制,挤塑成型过程中气体压力保护控制,高压釜/反应釜压力控制等。

    三、产品参数


    技术参数 精度(包括线性和滞后性) ±1%F.S
    压力量程比 压力计 1:50
    压力控制器 1:20
    重复性 ≤0.1%
    传感器响应时间 0.2s
    控制稳定性 ≤±0.05%F.S(测定条件:1 L/min N2)
    运行温度 -10~+70℃
    温度敏感性 0.1%FS/℃
    漏率 1×10-9 SCCS He
    方位影响度
    (90°变化)
    <0.03 KPa(绝压/表压传感器)
    <0.6 KPa(差压传感器)
    预热时间 忽略不计
    机械部件 材质 316L不锈钢
    工艺连接 G3/8"
    密封材质 氟橡胶/丁腈橡胶/氯丁橡胶/其他
    防护等级(外壳) IP40
    电气特性 电源 15~24Vdc
    数字输出 RS485/RS232
    电气连接 DB15

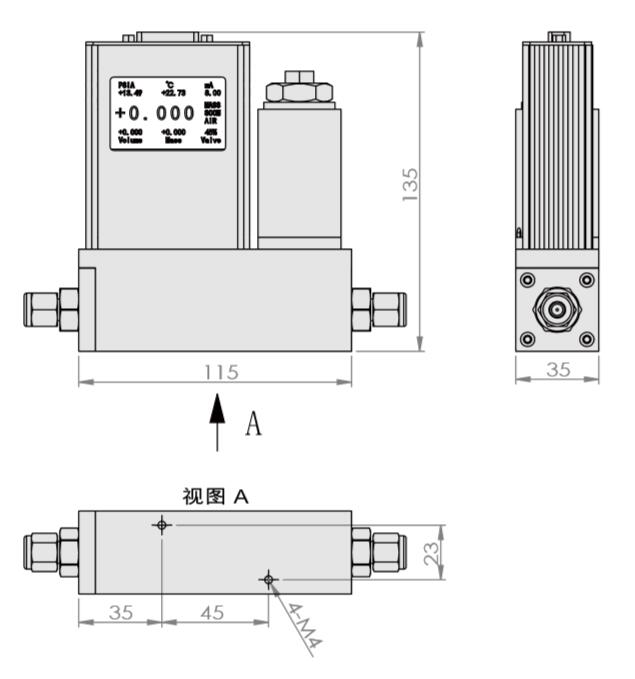

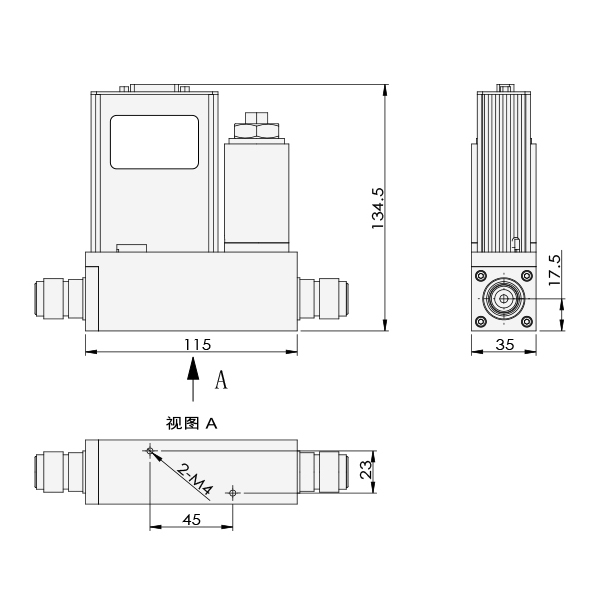

    四、产品尺寸图

    ACU10P-MC 压力控制器 (中量程:300KPa~500KPa)

    压力控制器

    (压力控制器)


    五、可选配套测控软件 (另外收取费用)

            质量流量测控系统V5.0

  • ACU10P(中量程) 产品选型表                 (添加  11048 69159 或    186 1279 0707 帮您选型)


    系列号
    ACU10P
    产品类型 【C】压力控制器      【M】压力计
    压力类型 【A】绝压            【G】表压
    耐压范围 【M】3MPa                    【Z】10MPa(仅限压力计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    压力范围

    【300K】300KPa         【500K】500KPa

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                 【T】丁腈橡胶               【N】氯丁橡胶                 【Y】其他
    使用接头 【C】φ8                     【D】φ10                     【E】φ12                        【Y】其他与厂家联系
    选型举例 ACU10P    M    A    M    N    500K    007    A1    B1    5    8    V    E
