下载一、产品概述
◆为质量流量控制器或流量计提供工作电源
◆手动操作控制进行流量设定
◆气体流量的显示
◆可以与其他型号的质量流量控制器配合使用

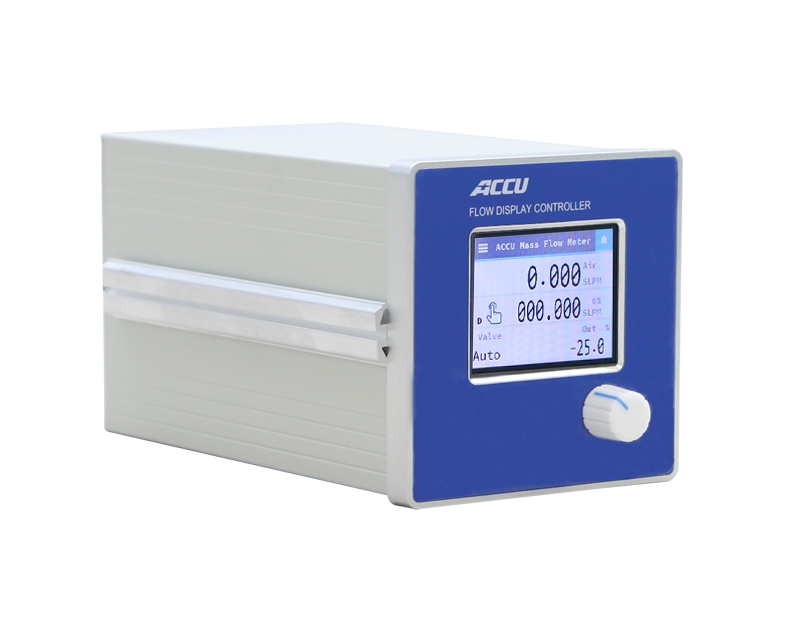

ACU20FD-XS智能型流量显示控制仪一般与流量控制器或流量计配合使用,提供24V或±15V供电,供电电压在产品出厂前应该指定。流量显示仪2.4寸彩屏清晰直观的显示了流量值、流量单位、介质类型、设定值和阀门状态等关键信息。设定值流量设定可通过模拟、数字、旋钮和触摸面板4种方式:1.数字设定通过RS485接口,协议为Modbus RTU;2.模拟信号通过0~5V或者4~20mA设定;3.通过触摸面板设定;4.通过旋钮设定。流量显示仪与我公司生产的所有流量计或流量控制器适配,可以直接使用。
1 |
电源输入 |
100~240VAC,50~60Hz |
2 |
电源输出 |
24V,1A 15V,1A -15,1A(具体根据MFC定制) |
3 |
显示方式 |
2.4寸高清彩屏 |
4 |
控制通道 |
1路MFC |
5 |
工作温度 |
0~50℃ |
6 |
数字量 |
RS485 MODBUS协议 |
7 |
模拟量 |
DC 0~5V ,4~20mA 可选 |
8 |
外形尺寸 |
94x94x191mm |

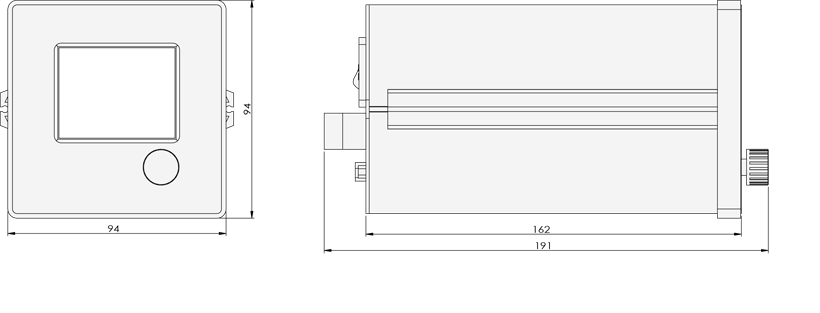

三、产品尺寸图

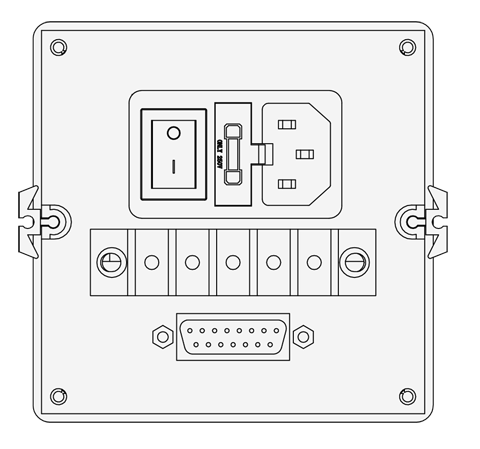

四、产品接线图
ACU20FD-XS产品选型表 (添加 11048 69159 、29145 69088 或 186 1279 0707 、186 1279 0733 帮您选型
系列号 |
ACU20FD-XS |
阀控功能 | 【01】有 【02】无 |
输入/输出信号 |
【V】0~5VDC 【A】4~20mA |
机箱类型 | 【T】台式 【P】盘装 |
选型举例 |
ACU20FD-XS 04 01 V T |
