ACU20FDR-HC
双阀气体质量流量控制器(大量程)

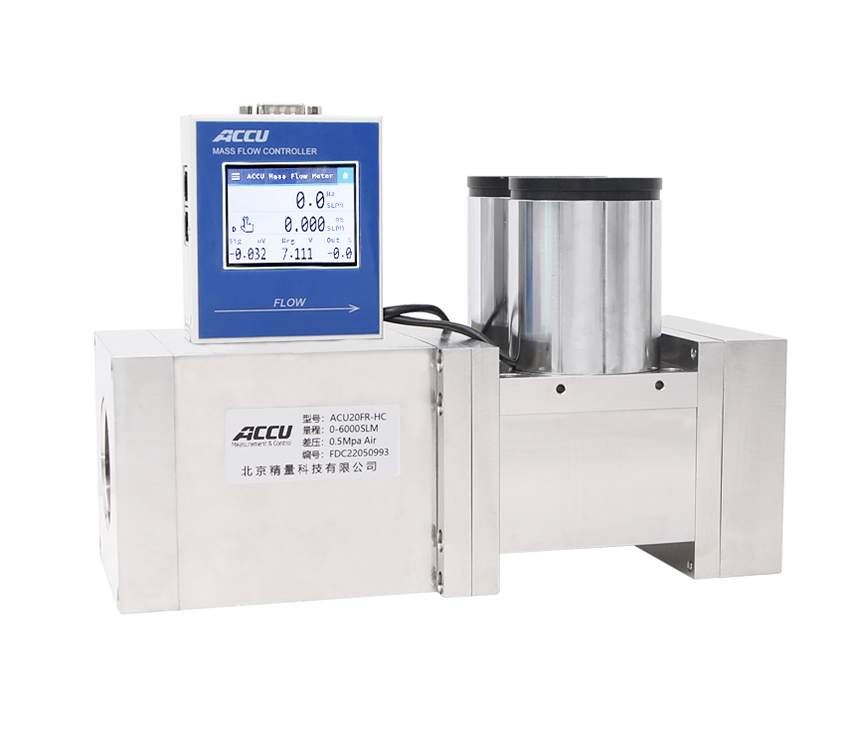

型号:ACU20FDR-HC
产品介绍
    ACU20FDR双阀气体质量流量控制器由质量流量传感器,层流分层件,两个低压损阀和放大控制电路组成,采用数字信号输入输出,具有预热时间短,零漂小,可靠性高等特点。
产品应用
真空                     镀膜                    太阳能                 半导体                        石油石化
煤炭冶金               制气配气             环保                    各种仪器分析

资料下载

下载
  • 一、产品概述


    ◆热式原理,响应快,精度高

    ◆管状分流,不易堵塞
    ◆适用于各种低压和高压管道
    ◆预热时间短,零漂小,可靠性高
    ◆模拟量输入/输出可使用二次表或流量计算机控制和显示流量

     ACU20FD系列双阀气体质量流量控制器,其测量误差仅为满量程的±0.5%,该系列卓越的精度源于独特传感器探头,此密封探头有两传感元件组成——速度传感器及温度传感器,能自动校正温度以及压力变化产生的影响。仪表电路将速度传感器加热至高于气体/液体温度的一个常数值,然后测量气体流量的冷却效果。通过测量保持恒定温差所消耗的电功率与气体质量流量成正比的原理计算流量。两传感器均为标准级白金电阻温度探测器(RTD),密封至316不锈钢包装壳内。


    二、产品应用


    玻璃行业 太阳能 大气监测 工业制作 石油石化
    煤炭冶金 制气配气 环保 各种仪器分析


    三、产品参数


    产品型号 ACU20FDR-HC双阀气体质量流量控制器
    量程范围 4000SLM~6000SLM
    测控范围 控制器量程比50:1
    准确度 ±0.5%F.S
    线性 ±0.5%F.S
    重复精度 ±0.2%F.S
    响应时间 流量计:<0.1s
    流量控制器:<0.2s
    数字量 RS232/485,MODBUS协议
    模拟量 0~5V、4-20mA、1~5V
    供电 ±15VDC,24VDC
    工作温度 0~50℃
    工作压力 工作压差:0.3~0.5Mpa
    最大耐压 3MPa/10MPa
    电气连接 DB9孔, RJ11, 5.5×2.1电源快插
    漏率 1×10-9Pa m3/S
    温度系数 ±0.025%F.S/℃
    底座材质 不锈钢
    密封材质 氟橡胶,氯丁橡胶,丁腈橡胶
    接头 φ12,卡套、法兰安装等

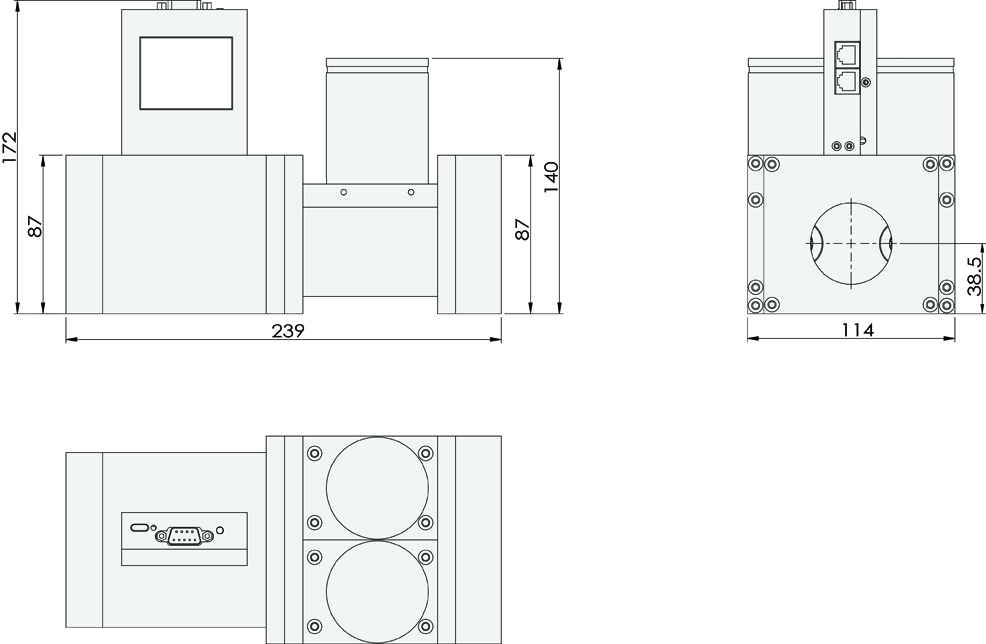

    四、产品尺寸



    五、可选配套测控软件(另外收取费用)

            质量流量测控系统V5.0


    六、相关推荐


    ACU20FD高精度质量流量控制器(小量程100SCCM~30SLM)

    ACU20FD高精度质量流量控制器(中量程30SLM~300SLM)

    ACU20FD高精度质量流量控制器(大量程500SLM~3000SLM)



  • ACU20FDR-HC高精度质量流量计 产品选型表              (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号
    ACU20FDR-HC
    产品类型 【C】质量流量控制器               【M】质量流量计
    耐压范围 【M】3MPa                             【Z】10MPa(仅限流量计)
    现场显示状况 【N】不带液晶显示                  【X】带液晶显示
    流量范围

    【1000L】1000SLM                  【2000L】2000SLM                    【3000L】3000SLM                 【4000L】4000SLM

    被测介质 详见密度参照表
    流量输入信号 【A1】0~5VDC                        【A2】4~20mA                          【A3】1~5VDC
    输出信号 【B1】0~5VDC                        【B2】4~20mA                          【B3】1~5VDC
    供电电压 【5】±15VDC                          【4】24VDC
    通讯方式 【8】RS485                             【2】RS232
    密封材质 【V】氟橡胶                            【T】丁腈橡胶                            【N】氯丁橡胶                       【Y】其他
    使用接头 【E】φ12                                【L】法兰安装                            【Y】其他与厂家联系
    选型举例 ACU20FDR-HC    C    M    1000L    007    A1    B1    5    8    V    E
