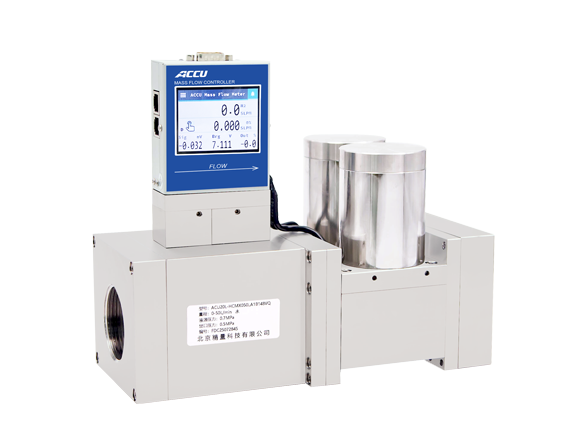

ACU20L-H
高精度液体流量控制器（超大量程）

型号：ACU20L-H

产品介绍

ACU20L为高精度系列液体流量控制器/流量计，该系列产品采用无热漂移，无响应滞后的差压质量测量原理，可以同时显示和输出：瞬时流量、累计流量、压力、温度等。当需要控制功能时，还可以加装电磁比例调节阀和内置PID调节功能。

产品应用

ACU20L系列高精度液体质量流量计/控制器，其测量精度可达±1%。足以满足大部分客户的需求，既可应用于实验室做各类试验，也可应用环境复杂的工业环境中。
为了适应复杂的工业环境，我们也有部分型号支持IP67等级防尘防水，和IICT4本安防爆。除了标准模拟输入/输出接口之外，也支持485/232接口，通讯协议为标准modbus RTU协议。

资料下载

下载

一、产品概述

◆差压式原理，精度更高，响应更快

◆可快速精确测量过程液体的体积流量/质量流量
◆带有独具特色的排气孔可轻松排出空气
◆瞬时和累计流量、压力、温度可同时显示

◆集成PID控制器调节流量

ACU20L系列液体流量控制器/流量计采用内部补偿型层流压差技术，使得大流量范围下流体仍旧保持层流运动。

二、产品应用

玻璃行业	太阳能	大气监测	工业制作	石油石化
煤炭冶金	制气配气	环保	各种仪器分析

三、产品参数

产品型号	ACU20L-H
量程范围	0～（2SCCM~60SLM)
测控范围	流量计量程比100:1 控制器量程比50:1
准确度	±1%F.S
线性	±0.5%F.S
重复精度	±0.2%F.S
响应时间	流量计：＜0.1s
响应时间	流量控制器：<0.2s
数字量	RS232/485，MODBUS协议
模拟量	0～5V、4-20mA、1～5V
供电	±15VDC，24VDC
工作温度	10～50℃
工作压力	工作压差：0.1~0.5Mpa 工作压降：<0.01Mpa
最大耐压	1MPa
电气连接	DB9孔
漏率	1×10^-9Pa m³/S
温度系数	±0.025%F.S/℃
底座材质	不锈钢
密封材质	氟橡胶，氯丁橡胶，丁腈橡胶，全氟醚
接头	卡套、宝塔、快插、VCR法兰等

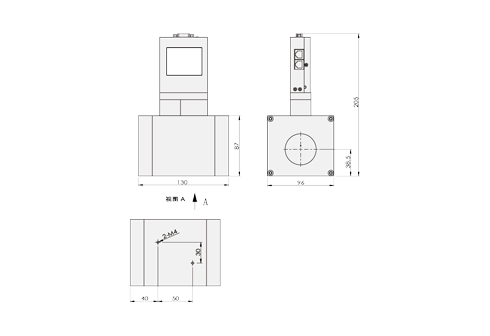

四、产品尺寸图

（▲ ACU20L-HC 高精度液体质量流量控制器）

五、可选配套测控软件 （另外收取费用）

质量流量测控系统V5.0

ACU20L-H液体流量控制器-产品选型表 （添加 11048 69159 或 186 1279 0707 帮您选型）

系列号	ACU20L-H
产品类型	【C】质量流量控制器【M】质量流量计
耐压范围	【M】1MPa 【Z】1MPa
现场显示状况	【N】不带液晶显示【X】带液晶显示
流量范围	【002C】2SCCM 【005C】5SCCM 【010C】10SCCM 【020C】10SCCM 【030C】10SCCM 【050C】50SCCM 【100C】100SCCM 【200C】200SCCM 【500C】500SCCM 【001L】1SLM 【005L】5SLM 【010L】10SLM 【020L】20SLM 【030L】30SLM 【050L】50SLM 【060L】60SLM 【000L】用户指定
被测介质	详见介质参照表
流量输入信号	【A1】0~5VDC 【A2】4~20mA 【A3】1~5VDC
输出信号	【B1】0~5VDC 【B2】4~20mA 【B3】1~5VDC
供电电压	【5】±15VDC 【4】24VDC
通讯方式	【8】RS485 【2】RS232
密封材质	【V】氟橡胶【T】丁腈橡胶【N】氯丁橡胶【Y】其他
使用接头	【A】φ3 【B】φ6 【F】1/8" 【G】1/4" 【Y】其他与厂家联系
选型举例	ACU20L-H C M N 020C 007 A1 B1 5 8 V B
