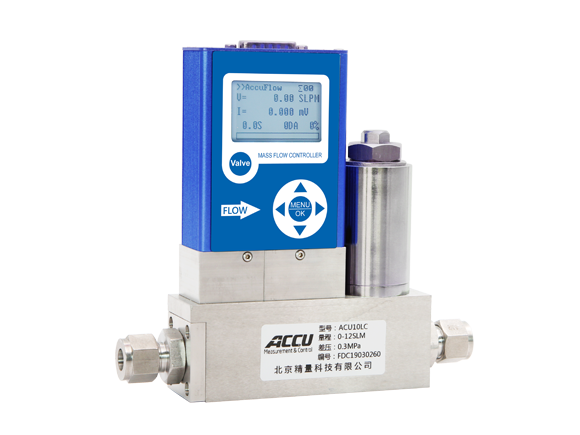

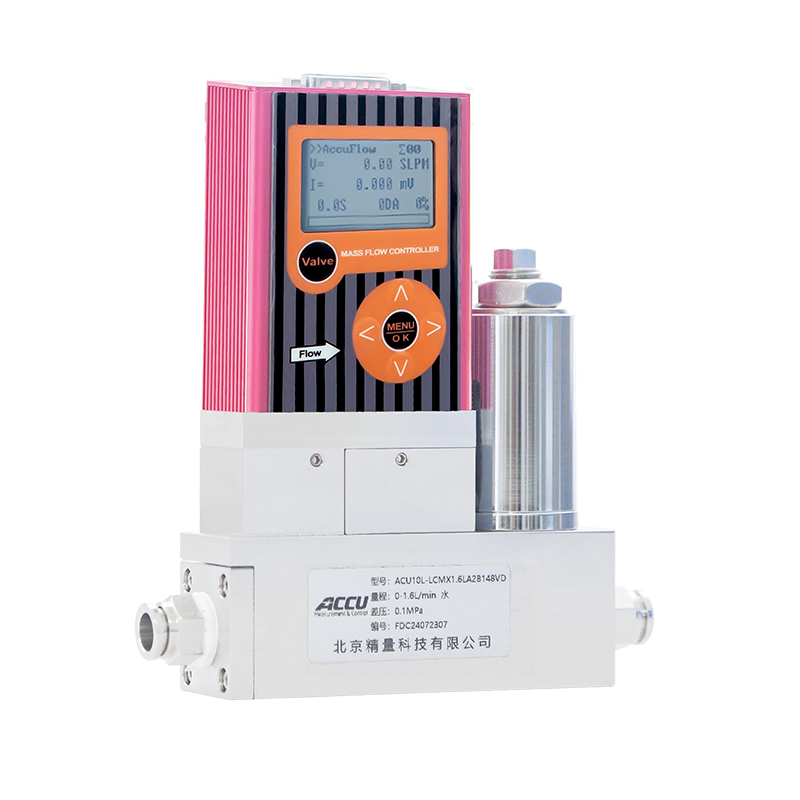

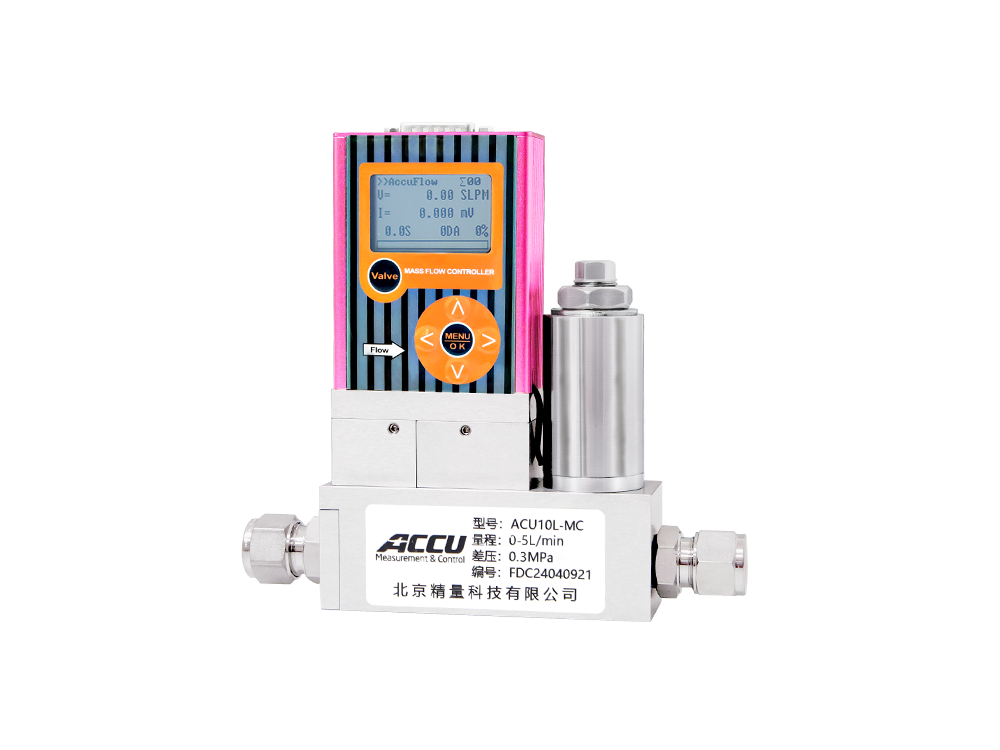

ACU10L-M
液体流量控制器(中量程)
型号:ACU10L-M
产品介绍
    ACU10L系列数字式液体流量控制器/流量计,可快速精确测量过程液体的体积流量/质量流量;ACU10LC系列液体流量控制器,采用定制的高速比例控制阀对液体体积流量/质量流量进行精确控制。
产品应用
ACU10L系列数字式液体流量控制器/流量计广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。多变量测量以及50:1量程可调比,使得仅用一台ACU10L液体流量控制器/流量计便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程液体正常工作。

资料下载

下载
  • 一、产品概述

    可快速精确测量过程液体的体积流量/质量流量

    采用定制的高速比例控制阀对液体体积流量/质量流量进行精确控制

    带有独具特色的排气孔可轻松排出空气

    集成式多功能数字显示屏,允许用户仅通过屏幕按钮操作便可控制设定值及PID阀门调节,同时开放模拟输入输出和RS-485数字通讯

    内部无可移动组件和热元件,通过抗振动测试,对安装方向不敏感

    采用专利的内部补偿型层流压差技术,使得大流量范围下流体仍旧保持层流运动

    提供全方位的用户支持,包括技术咨询、快捷的设备校准服务和有条件的终身质保


    二、产品应用

    ACU10L系列数字式液体流量控制器/流量计广泛应用于各行业领域,如:工艺制造、食品分析、分析性测试与计量等。

    多变量测量以及50:1量程可调比,使得仅用一台ACU10L液体流量控制器/流量计便可取代多台设备的功效。精度1%、重复性1%及不到200毫秒的控制响应时间,确保过程液体正常工作。


    三、技术参数

    规格
    量程范围
    1SLM~5SLM
    精度(调零后标准条件下)
    ±1%F·S
    重复性
    ±1%F·S
    零点漂移&满量程漂移
    0.02%F·S/℃/Atm
    工作范围/量程可调比
    2%~100%F·S/50:1
    最大可测流量
    100%F·S
    典型响应时间
    200毫秒(可调整)
    启动预热时间
    <5秒
    运行状况
    工作温度
    +10℃~+50℃
    最大工作压力
    3MPa / 10MPa
    对安装方式/方向的要求
    >1L/min量程,阀门须垂直安装
    阀门等级
    阀门长闭
    防护等级
    IP40
    材质
    不锈钢
    信号
    单色LCD显示屏
    同时显示流量、设定
    数字输出信号
    RS-485/PROFIBUS
    模拟输入信号
    0~5VDC/4~20mA
    模拟输出信号
    0~5VDC/4~20mA
    电信号接口
    DB15
    供电电压
    24~30VDC
    供电电流
    0.750Amp

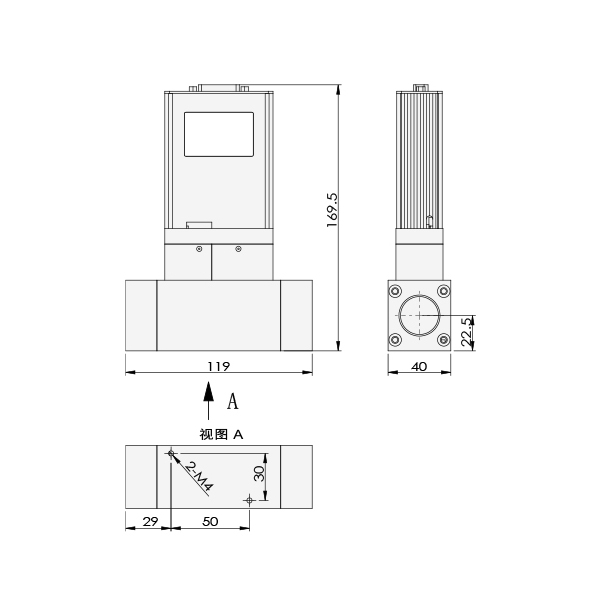

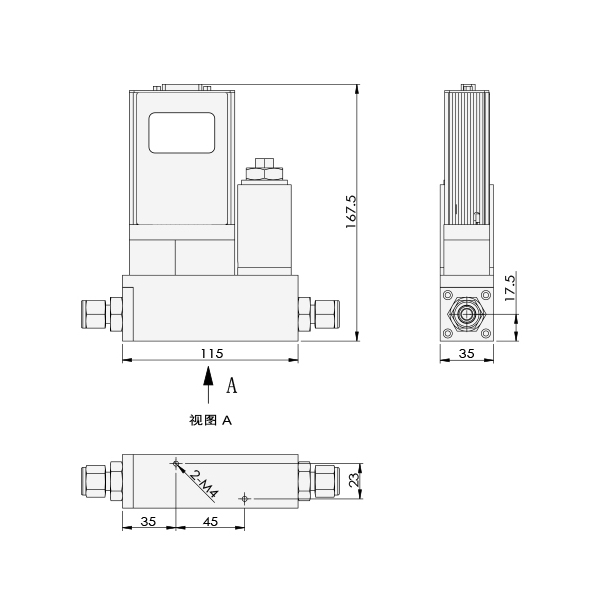

    四、产品尺寸图


    液体流量控制器

    数字型液体流量控制器)


    五、可选配套测控软件(另外收取费用)

            质量流量测控系统V5.0




  • ACU10L-M液体流量控制器 -产品选型表                 (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)


    系列号 ACU10L-M
    产品类型 【C】质量流量控制器        【M】质量流量计
    耐压范围 【M】3MPa                    【Z】10MPa(仅限流量计)
    现场显示状况 【N】不带液晶显示        【X】带液晶显示
    流量范围

    【500C】500SCCM                【001L】1SLM                 【002L】2SLM                【003L】3SLM

    【005L】5SLM                      【010L】10SLM               【000L】用户指定

    被测介质 详见介质参照表
    流量输入信号 【A1】0~5VDC               【A2】4~20mA               【A3】1~5VDC
    输出信号 【B1】0~5VDC               【B2】4~20mA               【B3】1~5VDC
    供电电压 【5】±15VDC                 【4】24VDC
    通讯方式 【8】RS485                   【2】RS232
    密封材质 【V】氟橡胶                 【T】丁腈橡胶               【N】氯丁橡胶                 【Y】其他
    使用接头 【C】φ8                     【D】φ10                     【E】φ12                        【Y】其他与厂家联系
    选型举例 ACU10L-M    C    M    N    002L    007    A1    B1    5    8    V    C
