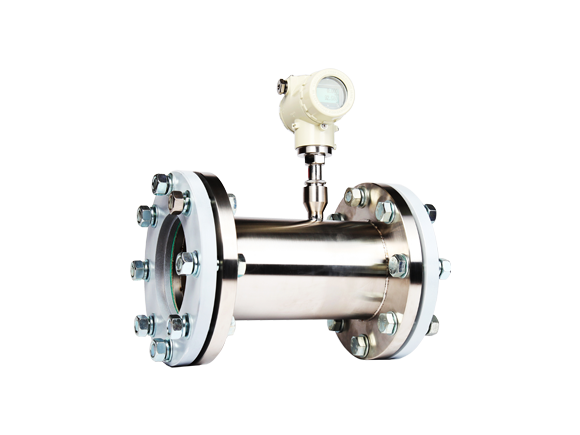

管道式热式质量流量计
型号:ACU100L
产品介绍
    ACU100L管道式气体质量流量计解决了小管道不便于安装的问题,出厂配一段直管段,现场通过法兰安装。可以同时显示流速(流量),温度。低流速反应灵敏,高流速也能达到很好的精度。即使在高温也能取得很好的恒温差,稳定性好。可测量范围高达180Nm/s。
产品应用
被测介质:空气,天然气,沼气,煤气,干燥氯气,氧气,一氧化碳助燃风,烟道烟气,火炬气,氢气,氩气及其他干燥气体。

资料下载

下载
  • 一、产品概述

    ◆量程:0~180Nm/s(标准状态为0℃,101.33KPa)
    ◆精度1%,量程比100:1
    ◆使用温度:-40~400℃
    ◆快速反应的双铠装传感器
    ◆出厂前配备和现场管道内径相同的管道

    管道式气体质量流量计使用标准精密风洞校准,采用恒温原理的热消散(冷却)效应的金氏定律。可以同时显示流速(流量),温度。低流速反应灵敏,高流速也能达到很好的精度。即使在高温也能取得很好的恒温差,稳定性好。


    二、产品应用

    管道式适合用于DN100口径以下,可以测量多种气体,直接输出气体的质量流量,可以取得较准确的流量值,无需温压补偿。有本安和隔爆两种方式,两种输出可选。适合于小口径管道流量的测量,标准的管道式设计,使用安装和维护更方便。

    被测介质:空气,天然气,沼气,煤气,干燥氯气,氧气,一氧化碳助燃风,烟道烟气,火炬气,氢气,氩气及其他干燥气体。

    三、技术参数

    量程  0180Nm/s
    精度 ±1%读数±0.5%满量程
    量程比 100:1
    响应时间 3秒,可通过阻尼系数调整
    环境温度 带液晶-20~70℃,不带液晶-40~85℃
    介质温度 -20~175℃/-20~275℃/-20~400℃
    模拟输出 两路4-20mA(流速,温度)
    一路4-20mA带HART通讯
    数字输出 HART和MODBUS可选
    重复性 ±0.5%F.S
    温度系数 0.05%/10℃
    材质兼容性 外壳:铸铝,环氧树脂喷涂,丁腈橡胶O型环
    防护等级 IP67
    湿度 0-100%RH
    防爆等级 NEPSI隔爆许可EX d llCT4,隔爆级别C级
    供电 24VDC
    电磁兼容性 IEC  61000-4-2~5
    过程连接 法兰安装   螺纹安装
    安装方式 一体式,分体式
    线制 四线制

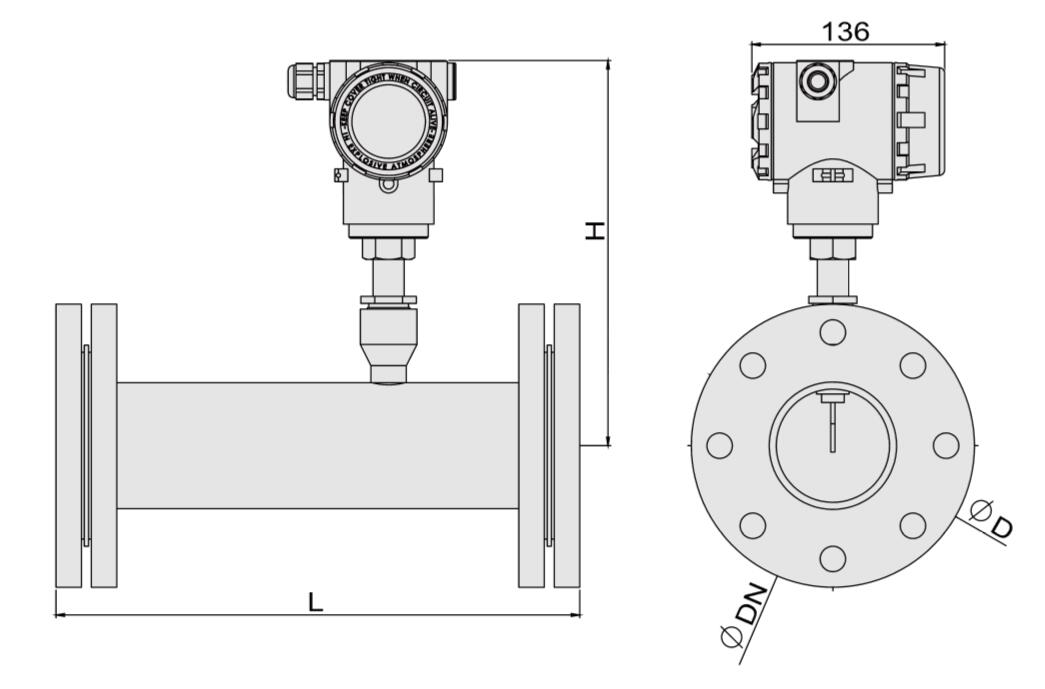

    四、产品尺寸图

    ACU100L管道式热式质量流量计

  • ACU100L 产品选型表                           (添加  11048 69159 、29145 69088 或    186 1279 0707  、186 1279 0733 帮您选型)

    系列号 ACU100L
    被测气体 【10】空气                              【11】其他气体()
    流速范围 【L21】DN20 (0-110Nm3/h)  【L22】DN25 (0-156Nm3/h)   【L23】DN40 (0-280Nm3/h)
    【L24】DN50 (0-330Nm
    3/h)  【L26】DN80 (0-850Nm3/h)   【L28】DN100 (0-1500Nm3/h)
    【L20】其它(     )
    介质温度 【31】-20~175℃              【32】-20~275℃         【33】-20~400℃
    安装方式 【41】一体化法兰安装         【42】分体法兰安装
    【81】空气                         【82】实际气体
    电源供电 【91】+24VDC                  【92】220VAC
    通讯方式 【B1】HART协议                【B2】RS485接口
    防爆 【C1】普通                        【C2】防爆
    选型举例 ACU100L        10       L21       31       41      81       91       B1      C1
